Aplikasi encoder - decoder







Aplikasi Keamanan Tempat Parkir

1. Tujuan
[Kembali]
  1. Untuk memahami bagaimana sistem digital bekerja
  2. Untuk memahami bagaimana encoder decoder bekerja

2. Alat dan Bahan [Kembali]

- Alat:

    - Power Supply

                    Battery dibutuhkan sebagai sumber daya energi agar rangkaian dapat bekerja.

    - Voltmeter

                    DC voltmeter digunakan untuk mengukur besar beda potensial pada rangkaian.

    - Motor DC


Motor DC digunakan sebagai output dari rangkaian dan juga merupakan alat yang dapat mengubah energi listrik menjadi energi listrik menjadi energi gerak berupa putaran.

Konfigurasi pin:



 Pin 1 : Terminal 1

  Pin 2 : Terminal 2

- Bahan:

    - Resistor

                    Resistor ini digunakan pada sebagai hambatan yang resistansinya ditentukan untuk tiap-tiap cabang.

    - Transistor


                        Spesifikasi:

    *Bi-Polar NPN Transistor

    *DC Current Gain (hFE) is 800 maximum

    *Continuous Collector current (IC) is 100mA

    *Emitter Base Voltage (VBE) is 6V

    *Base Current(IB) is 5mA maximum

    *Available in To-92 Package

    Konfigurasi Pin :

    *collector  Current flows in through collector
    *base   Controls the biasing of transistor
    *emitter  Current Drains out through emitter

    - Sensor Flame



 1. Pin1 (pin VCC): Suplai tegangan dari 3.3V ke 5.3V

 2. Pin2 (GND): Ini adalah pin ground

 3. Pin3 (AOUT): Ini adalah pin keluaran analog (MCU.IO)

 4. Pin4 (DOUT): Ini adalah pin keluaran digital (MCU.IO)

Spesifikasi

            1. Keluaran = Digital (D0)

            2. Output Digital: 0 dan 1

            3. Tegangan operasi: 3.3V hingga 5V

            4. Format keluaran: Output digital (TINGGI / RENDAH)

            5. Rentang deteksi panjang gelombang: 760nm hingga 1100nm

            6. Menggunakan komparator LM393

            7. Sudut deteksi: sekitar 60 derajat

            8. Sensitivitas yang dapat disesuaikan melalui potensiometer

            9. Arus Keluaran Maksimum: 15 mA

            10. Indikator lampu LED: daya (merah) dan output switching digital (hijau)

            11. Api yang lebih ringan mendeteksi jarak 80cm

    - Sensor MQ-2




Sedangkan untuk spesifikasi sensor MQ-2, beberapa parameter yang perlu kita ketahui adalah sebagai berikut :
Tegangan kerja (Vcc) : 5V
Lingkungan kerja :
– suhu : 20℃±2℃
– Kelembaban udara: 65%±5%
Range konsentrasi gas yang dapat diukur:
– LPG dan propana : 200ppm-5000ppm
– butana : 300ppm-5000ppm
– metana : 5000ppm-20000ppm
– Hidrogen : 300ppm-5000ppm
– Alkohol : 100ppm-2000ppm

Sensor Infrared

Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.




 Prinsip Kerja sensor infrared:


Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.


Prinsip kerja rangkaian sensor infrared berdasarkan pada gambar 2. Adalah ketika cahaya infra merah diterima oleh fototransistor maka basis fototransistor akan mengubah energi cahaya infra merah menjadi arus listrik sehingga basis akan berubah seperti saklar (swith closed) atau fototransistor akan aktif (low) secara sesaat seperti gambar 3


Grafik Respon Sensor Infrared:



Touch sensor (sensor sentuh)



Spesifikasi:

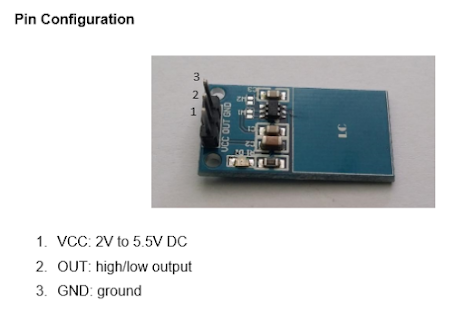

              Konfigurasi pin:



                Grafik Sensor Sentuh:


     - Relay


                        - Spesifikasi

    * Trigger Voltage (Voltage across coil) : 5V DC

    * Trigger Current (Nominal current) : 70mA

    * Maximum AC load current: 10A @ 250/125V AC

    * Maximum DC load current: 10A @ 30/28V DC

    * Compact 5-pin configuration with plastic moulding

    * Operating time: 10msec Release time: 5msec

    * Maximum switching: 300 operating/minute (mechanically)

    - Konfigurasi Pin

    * Coil End 1 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other end to ground.

    * Coil End 2 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other end to ground.

    * Common (COM) : Common is connected to one End of the Load that is to be controlled.

    * Normally Close (NC) : The other end of the load is either connected to NO or NC. If connected to NC the load remains connected before trigger.

    * Normally Open (NO) : The other end of the load is either connected to NO or NC. If connected to NO the load remains disconnected before trigger.

    - LED-RED



Berfungsi sebagai lampu indikator keberadaan gas pada rangkaian

    - Buzzer


- Decoder


IC 74247, merupakan IC TTL Decoder BCD to 7 Segment. IC ini berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment yang bekerja pada tegangan TTL (+5 volt DC).

konfigurasi pin:




- Encoder 74147



IC 74147 adalah IC encoder digital yang mengkodekan 9 jalur input menjadi 4 jalur output. Ini juga dikenal sebagai encoder prioritas Desimal ke BCD. Istilah encoder prioritas digunakan karena menyediakan pengkodean untuk jalur data urutan tertinggi sebagai prioritas pertama. Itu dibuat menggunakan teknologi Transistor-Transistor Logic (TTL). Ini adalah IC encoder 10 hingga 4. Pada artikel ini, kita akan melihat Diagram Pin IC 74147, Diagram Sirkuit Internal IC 74147, dan tabel Kebenaran atau tabel fungsi IC 74147.


Spesifikasi umum dari IC ini adalah,
Ini beroperasi pada tegangan 4,5V hingga 5,5 DC.
Ini memberikan arus keluaran dari 70µA rendah ke tinggi 8mA
Ini beroperasi pada suhu dari -55 hingga 70
Jenis kemasan Logika Kasus: DIP
Tipe Pemasangan: Melalui Lubang

3. Dasar Teori [Kembali]

- Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian. Fungsi resistor yang bersifat resistif merupakan salah satu komponen kategori pasif dalam elektronika. Satuan resistansi resistor disebut Ohm yang dilambangkan dengan simbol Omega (𝛀). Hukum Ohm mengatakan bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya.

Rumus Hukum Ohm



Simbol Resistor

 Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan        10(10^n)




    -Relay

    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.


 Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

  1. Electromagnet (Coil)
  2. Armature
  3. Switch Contact Point (Saklar)
  4. Spring

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

  • Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
  • Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
    Sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.



Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :

  1. Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
  2. Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
  3. Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
  4. Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).

  - Transistor

    Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide. Secara umum, Transistor dapat dibagi menjadi 2 kelompok Jenis yaitu Transistor Bipolar (BJT) dan Field Effect Transistor (FET).




Fungsi-fungsi Transistor diantaranya adalah :
  • sebagai Penyearah,
  • sebagai Penguat tegangan dan daya,
  • sebagai Stabilisasi tegangan,
  • sebagai Mixer,
  • sebagai Osilator
  • sebagai Switch (Pemutus dan Penyambung Sirkuit)

    Transistor adalah Komponen Elektronika yang terdiri dari 3 Lapisan Semikonduktor dan memiliki 3 Terminal (kaki) yaitu Terminal Emitor yang disingkat dengan huruf “E”, Terminal Base (Basis) yang disingkat dengan huruf “B” serta Terminal Collector/Kolektor yang disingkat dengan huruf “C”. Berdasarkan strukturnya, Transistor sebenarnya merupakan gabungan dari sambungan 2 dioda. Dari gabungan tersebut , Transistor kemudian dibagi menjadi 2 tipe yaitu Transistor tipe NPN dan Transistor tipe PNP yang disebut juga dengan Transistor Bipolar. Dikatakan Bipolar karena memiliki 2 polaritas dalam membawa arus listrik.

NPN merupakan singkatan dari Negatif-Positif-Negatif sedangkan PNP adalah singkatan dari Positif-Negatif-Positif.


 - Touch sensor


Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.

Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.

Sensor Kapasitif

Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.

Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.

Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.

Sensor Resistif

Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.

Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).

Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.

Gambar Grafik Sensor Sentuh
  - Sensor Flame


Salah satu detektor yang memiliki fungsi terpenting adalah detektor api atau yang biasa disebut dengan Flame Detector yang mampu mengaktifkan alarm bila mendeteksi adanya percikan api yang berisiko menyebabkan bencana kebakaran. Namun, saat memilih Flame Detector, pengguna diharuskan telah benar-benar paham atas prinsip dari alat detektor tersebut dan meninjaunya demi mendapatkan Flame Detector yang sesuai dengan aktivitas di dalam lokasi dan tingkat kebutuhannya, serta bagaimana konsekuensi risiko yang mungkin terjadi.

Prinsip Flame Detektor tersebut menggunakan metode optik yang bekerja seperti UV (ultraviolet) dan IR (infrared), pencitraan visual api, serta spektroskopi yang berfungsi untuk mengidentifikasi percikan api atau flame. Reaksi intens bahan yang memicu kebakaran dapat ditandai dari UV, terlihatnya emisi karbondioksida, dan radiasi dari infrared. Flame Detector juga mampu membedakan antara False Alarm atau peringatan palsu dengan api kebakaran sungguhan melalui komponen sistem yang dirancang dengan fungsi mendeteksi adanya penyerapan cahaya yang terjadi pada gelombang tertentu.

Tingkat potensi risiko kebakaran dari setiap jenis bahan semakin meluas mengingat semakin canggihnya teknologi penginderaan api atau teknologi Flame Sensing. Pada umumnya bahan bakar industri yang tergolong mudah terbakar antara lain: bensin, hidrogen, belerang, alkohol, LNG/LPG, minyak tanah, kertas, disel, kayu, jet bahan bakar, tekstil, ethylene, dan pelarut.

Grafik Respon:


    - Sensor MQ-2



      Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:

      ·Tegangan Operasi + 5V

      . Dapat digunakan untuk mengukur atau mendeteksi LPG, Alkohol, Propana, Hidrogen, CO dan bahkan metana

      ·Tegangan keluaran analog 0V hingga 5V

      ·Tegangan keluaran digital 0V atau 5V (TTL Logic)

      ·Durasi pemanasan awal 20 detik

      ·Dapat digunakan sebagai sensor digital atau analog

      ·Sensitivitas pin digital dapat divariasikan menggunakan potensiometer

      Sensor ini dapat mendeteksi konsentrasi gas yang  mudah terbakar di udara serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm. Dapat beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari 150 mA pada 5V



 Sensor Infrared

Infrared (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infrared, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier). Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP.

Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah output (Out), Vs (VCC +5 volt DC), dan Ground (GND). Sensor penerima inframerah TSOP ( TEMIC Semiconductors Optoelectronics Photomodules ) memiliki fitur-fitur utama yaitu fotodiode dan penguat dalam satu chip, keluaran aktif rendah, konsumsi daya rendah, dan mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.

Dari grafik dapat disimpilkan bahwa semakin jauh jarak benda maka semakin kecil output nya, dan begitu juga sebaliknya.

Dari grafik dapat disimpulkan bahwa semakin tinggi intensitass cahaya maka semakin rendah nilai resistansi dan sebaliknya.

- Encoder 74147
    Diagram rangkaian internal IC 74147
    Truth table IC 74147
- Decoder 74247


4. Percobaan [Kembali]

  • Prosedur Percobaan
    • Tambahkan alat dan bahan yang dibutuhkan pada library
    • Susun pada schematic capture
    • Hubungkan tiap-tiap komponen seperti gambar dibawah
    • Run pada proteus (arah panah menunjukkan arah arus)

  • Foto


Prinsip Kerja:

Pada aplikasi dari encoder dan decoder ini, digunakan empat sensor yaitu sensor touch, sensor flame,sensor mq-2, dan sensor infrared. Yang mana keempat sensor ini digunkana sebagai aplikasi dalam keamanan parkir. Touch sensor digunakan untuk mendeteksi kartu buka portal parkir. Infrared digunakan untuk mendeteksi adanya kendaraan.Flame sensor digunakan mendeteksi kebakaran dan sensor MQ-2 untuk mendeteksi adanya asap kendaraan.

Saat Sensor Touch mendeteksi adanya kartu yang ditempelkan, maka akan keluar tegangan dari output seesar 5V, lalu diumpankan ke resistor 10k ohm sehingga akan memberikan tegangan pada kaki VBE seesar 0,82V dan mengaktifkan transistor. Karena transistor aktif, maka akan mengalir arus dari power supply menuju relay, ke kaki kolektor, emitor dan membuka portal. Namun, jika tidak ditempelkan lagi, maka tidak ada tegangan yang keluar dari sensor dan tidak dapat mengaktifkan transistor yang akan membuat relay berpindah, sehingga portal tertutup. Output sensor ini juga dihubungkan ke NOT yang mana akan mengubah dari logika 1 ke 0 karena input pada encoder 74147 adalah aktif low. Lalu karena yang di inputkan ke input 1, maka output pada encoder adalah 1110, karena outputnya juga aktif LOW, maka masing2 diberi gerbang NOT dan dihubungkan ke input decoder yang memiliki input aktif high. Setelahnya, input pada kaki decoder adalah 0001 dan output nya terbaca pada seven segment adalah 1 (menandakan sensor touch aktif).

Selanjutnya ada sensor Infrared yang akan medeteksi adanya kendaraan, jika mendeteksi adanya kendaraan, maka logic state akan berlogika 1 dan mengeluarkan output sebesar 5V dan diumpankan ke resistor 10k ohm sehingga tegangan pada kaki VBE menjadi 0,79V yang mana cukup untuk mengaktifkan transistor. Saat transistor aktif, maka akan mengalir arus dari power supply menuju relay, kaki kolektor dan kaki emitor dan ground. Karena ada arus yang mengalir maka relay akan berpindah ke kiri dan arus mengalir ke batrai lalu ke resistor, dan ke LED sebagai indikator bahwa adanya kendaraan yang lewat. Lalu, untuk output pada sensor ini sebelumnya di NOT kan sehingga outpuntnya 0 dan juga menjadi input 2 pada encoder. Lalu karena yang di inputkan ke input 2, maka output pada encoder adalah 1101, karena outputnya juga aktif LOW, maka masing2 diberi gerbang NOT dan dihubungkan ke input decoder yang memiliki input aktif high. Setelahnya, input pada kaki decoder adalah 0010 dan output nya terbaca pada seven segment adalah 2 (menandakan sensor infrared aktif).

Sensor MQ 2 untuk mendeteksi adanya gas atau asap yang keluar pada kendaraan yang mana bisa menjadi tanda bahaya. Jika ada asap yang terdeterksi maka logic state aka berlogika 1 dan output yang keluar sebesar 5V dan diumpankan ke resistor 10k ohm sehingga tegangan pada kaki VBE menjadi 0,83V yang mana cukup untuk mengaktifkan transistor. Saat transistor aktif, maka akan mengalir arus dari power supply menuju relay, kaki kolektor dan kaki emitor dan ground. Karena ada arus yang mengalir maka relay akan berpindah ke kiri dan arus mengalir ke batrai lalu ke resistor, dan ke LED sebagai indikator alarm aktif dan juga dihubunggakn ke buzzer yang mana berfungsi sebagai alarm. Lalu, untuk output pada sensor ini sebelumnya di NOT kan sehingga outputnya 0 dan juga menjadi input 3 pada encoder. Lalu karena yang di inputkan ke input 2, maka output pada encoder adalah 1100, karena outputnya juga aktif LOW, maka masing2 diberi gerbang NOT dan dihubungkan ke input decoder yang memiliki input aktif high. Setelahnya, input pada kaki decoder adalah 0011 dan output nya terbaca pada seven segment adalah 3 (menandakan sensor MQ-2 aktif).

Terakhir adanya Sensor Flame untuk mendeteksi adanya api yang mana bisa menjadi tanda bahaya. Jika ada api yang terdeterksi maka logic state akan berlogika 1 dan output yang keluar sebesar 5V dan diumpankan ke resistor 10k ohm sehingga tegangan pada kaki VBE menjadi 0,83V yang mana cukup untuk mengaktifkan transistor. Saat transistor aktif, maka akan mengalir arus dari power supply menuju relay, kaki kolektor dan kaki emitor dan ground. Karena ada arus yang mengalir maka relay akan berpindah ke kiri dan arus mengalir ke batrai lalu ke resistor, dan ke LED sebagai indikator alarm aktif dan juga dihubunggakn ke motor yang mana berfungsi sebagai penyiram air untuk memadamkan api.

5. Video [Kembali]
a. video prinsip kerja

b. video rangkaian



6. Download Link [Kembali]
