1. Jurnal[Kembali]
3a.
3b.
2. Alat dan Bahan[Kembali]
a. IC 74193
b. Switch
c. Power
d. IC 74192
e. Logic Probe
f. Ground
g. Gerbang Logika
3. Rangkaian Simulasi[Kembali]

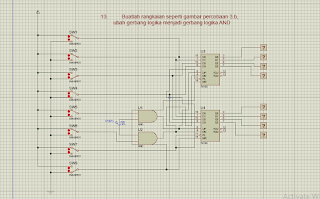

3b.
4. Prinsip Kerja Rangkaian[Kembali]
3a. Pada percobaan ini kita bisa membuat output dari rangkaian dengan beberapa variasi sperti UP,DOWN,PL dan MR dimana semua kondisi tersebut bisa kita atur atau kita aktifkan jika kita menginginkan pemakaian atau outputnya seperti kondisi yang diinginkan.
3b. Pada rangkaian ini tidak jauh berbeda dengan percobaan 3a tetapi terdapat perbedaan pada pemakaian gerbang logika dimana gerbang logika mempengaruhi inputnya tetapi kita bisa juga memvariasikannya seperti percobaan 3a tetapi kita harus tau output dari gerbang logika yang dipakai.
5. Video Rangkaian[Kembali]
6. Analisa[Kembali]
a. Jelaskan perbedaan percobaan 3a dengan percobaan 3b?
Jawab :
Perbedaan pada percobaan 3a dan 3b bisa dilihat perbedaan pada rangkaian dimana 3a tidak memakai gerbang logika sedangkan 3b menggunakan gerbang logika
b. Mengapa pada soal PL aktif tidak dapat count secara otomatis?
Jawab :
Pada saat PL aktif maka outputnya diambil dari D0,D1,D2, dan D3.
c. Mengapa pada soal PL mati input b1-b4 menjadi Don't Care?
Jawab :
Pada saat PL mati(off) maka MR hidup dimana outputnya menjadi 0 dimana MR merupakan Master Reset.
7. Link Download[Kembali]
